Полевой переносной комплект радиосвязи

Описание

Приемопередатчик
Основные характеристики		Значение
Тип		Цифровая
Стандарт		DMR
Диапазон частот, МГц		от 403 до 470 МГц
Общее количество программируемых каналов (включая каналы, используемые в роуминг листах)		1000
Шаг сетки рабочих частот, кГц		12,5 и 25
Номинальное напряжение питания, В		12
Температурный режим работы, диапазон, °С		от -30 до +60
Степень пыле- и влагозащиты IP, первая характеристическая цифра		5
Степень пыле- и влагозащиты IP, вторая характеристическая цифра		4
Габаритный размер, ширина, мм		141
Габаритный размер, высота, мм		41
Габаритный размер, глубина, мм		181
Масса, г		421
Номинальный диапазон звуковых частот, Гц		от 300 до 3000
Характеристики Передатчика
Выходная мощность передатчика в мобильном положении, Вт		20
Выходная мощность передатчика в стационарнном положении, Вт		45
Номинальная выходная мощность усилителя низкой частоты, Вт		1 ± 0,15
Коэффициент нелинейных искажений в аналоговом режиме работы, %		3
Максимальная девиация частоты, кГц:
шаг сетки рабочих частот 25,0 кГц		5
шаг сетки рабочих частот 12,5 кГц		2,5
Уровень паразитной частотной модуляции в аналоговом режиме работы, дБ:
шаг сетки рабочих частот 25,0 кГц		минус 40
шаг сетки рабочих частот 12,5 кГц		минус 35
Уровень паразитной амплитудной модуляции в аналоговом режиме работы , %		3
Уровень излучений в соседнем канале, дБ:
- в цифровом режиме работы		минус 60 дБ
- в аналоговом режиме работы: шаг сетки рабочих частот 25,0 кГц шаг сетки рабочих частот 12,5 кГц
		минус 2 дБ минус 60 дБ
Уровень побочных излучений, мкВт:
в цифровом режиме работы		0,25
в аналоговом режиме работы		2,5
Относительное отклонение частоты от номинального значения		1,5*10^-6
Отклонение величины девиации частоты от номинального значения 1944 Гц в цифровом режиме работы, %		5
Время нарастания / спада мощности во временном сегменте (тайм-слоте), при включении и выключении, мс		1,5
Характеристики приемника
Чувствительность, мкВ:
- в цифровом режиме работы (при BER 5 %)		0,3
- в аналоговом режиме работы (12 дБ СИНАД, 1/2 э.д.с):
шаг сетки рабочих частот 25,0 кГц		0,35
шаг сетки рабочих частот 12,5 кГц		0,4
Номинальная выходная мощность, звуковая, Вт		1
Коэффициент нелинейных искажений при номинальной выходной мощности приемника, %		3
Уровень фона приемника, дБ		минус 40
Избирательность по соседнему каналу, дБ:
-в цифровом режиме работы (при BER 5 %)		60
- в аналоговом режиме работы:
шаг сетки рабочих частот 25,0 кГц		70
шаг сетки рабочих частот 12,5 кГц		60
Избирательность по побочным каналам приема, дБ:
в цифровом режиме работы (при BER 5 %)		70
в аналоговом режиме работы		70
Интермодуляционная избирательность, дБ		65
Ослабление блокирующей помехи, дБ		85
Уровень излучения гетеродинов до 1 ГГц включительно, нВт		2
Эффективность подавителя шумов приемника, дБ		70
Совместимость с комплексом сопряжения связи для вездехода МСГ-27
Совместимость со Шлемофонами ШН-ШФР-2, находящимся в эксплуатации у Заказчика
Совместимость по приему геолокационных данных (ГЛОНАСС) с носимых радиостанций, находящимся в эксплуатации у Заказчика Шеврон T-440 UM
Совместимость по передаче геолокационных данных (ГЛОНАСС) на автомобильные радиостанции, находящимся в эксплуатации у Заказчика Шеврон T-440 UM
Тангента
Мощность динамика, ватт		1
Материал пластик
ГЛОНАСС антенна
Усиление антенны, дБ		28
Длина кабеля, м		3
Блок питания
Емкость акб, А		15
Входное напряжение, в		220
Выходное напряжении, в		12
Мачта телескопическая
Трипод в комплекте		Наличие
Длинна, метров		7.5
Антенна UHF
Рабочий диапазон частот, МГц		400-470
Усиление на центральной частоте, dBi		9,5
КСВ		1.5
Антенный кабель
Длинна, метров		20
Волновое сопротивление, ом		50
Структура жилы ОП
Генератор
Мощность, ватт		1000
Тип инверторный
Шум, дб		58
Силовой удлинитель
Розеток, кол во		4
Длинна, метров		50
Количество жил, штук		3
Комплект стола и стульев
Стол, штук		1
Стул, штук		4
Тип стола, раскладной
Материал стола, метал
Требования к комплектации
Приемопередатчик, штук	2
Тангента, штук	1
ГЛОНАСС антенна, штук	1
Блок питания с АКБ на 15 Ач	1
Мачта телескопическая на триподе 7,5 метров	1
Антенна UHF	3
Антенный кабель	1
Генератор	1
Силовой удлинитель 4 розетки	1
Комплект раскладной стол и стул	1

Колпачок фиксатора каналов

Фиксацию регулятора каналов и регулятора громкости от случайного переключения.
Крепление к тыльной части корпуса шурупом.

Тангента

Водонепроницаемый динамик-микрофон, оснащенный поворотной клипсой позволяющей закреплять его за любые элементы одежды, выступающая из корпуса кнопка «ПЕРЕДАЧА» должна обеспечивать использование манипулятора в перчатках. Должна иметь защиту от пыли и влаги в соответствии со стандартом не ниже IP57 (ГОСТ 14254-2015 (IEC 60529:2013). Межгосударственный стандарт. Степени защиты, обеспечиваемые оболочками (Код IP)" (введен в действие Приказом Росстандарта от 10.06.2016 N 604-ст))

Антенна штыревая
Исполнение:	гибкая
Цвет	Черный
Длинна	15 см

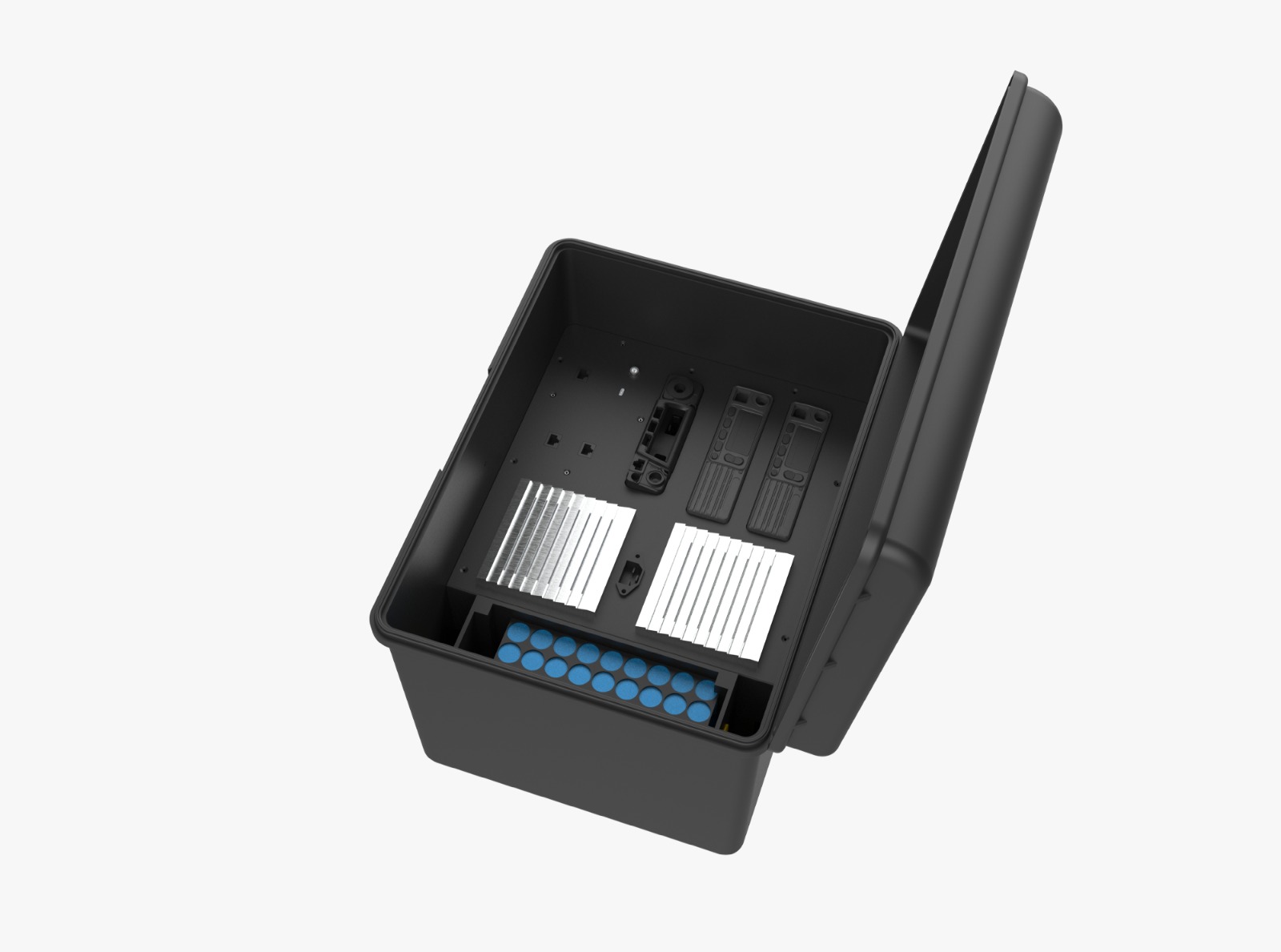

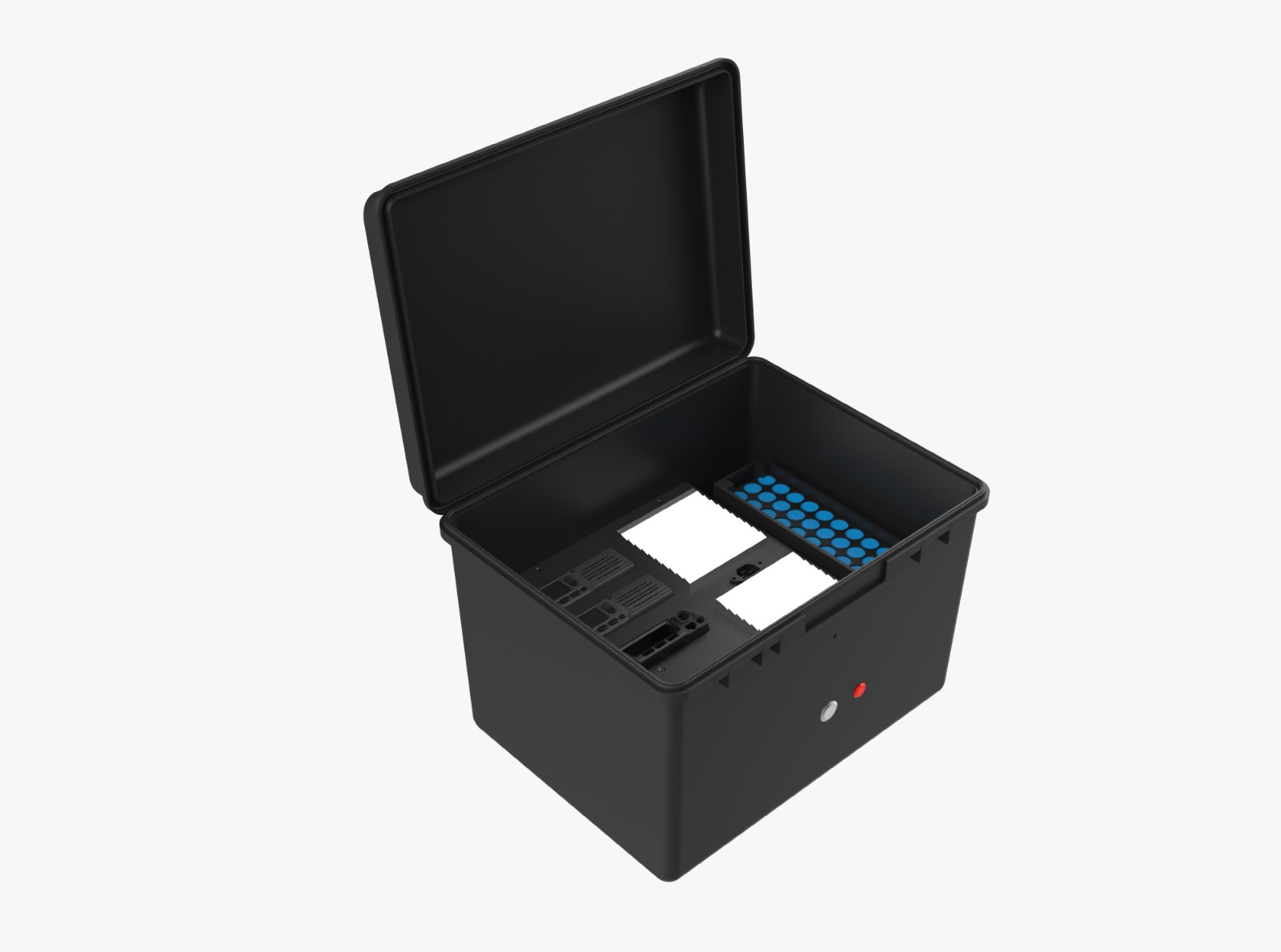

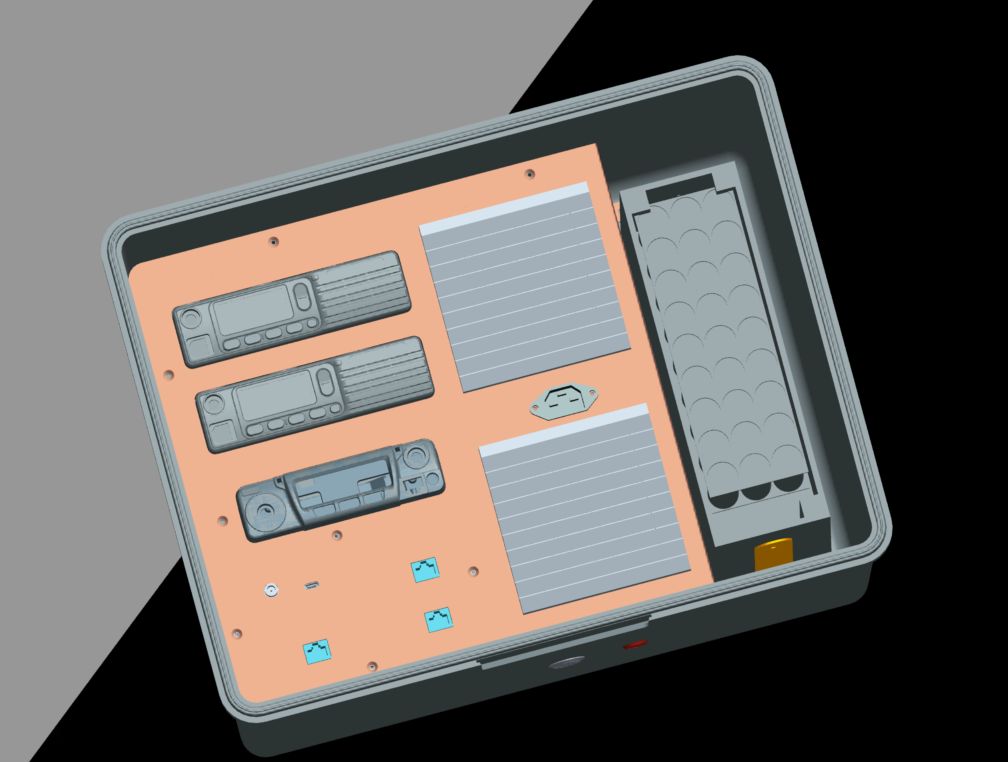

Полевой переносной комплект радиосвязи Шеврон ППК-15
