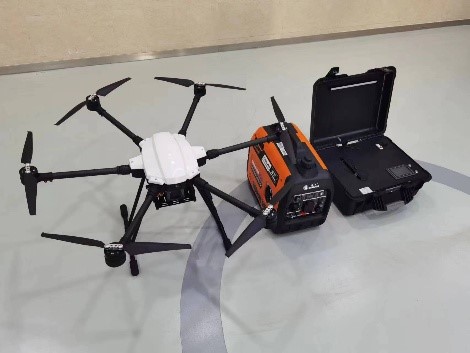

Изделие предназначено для осуществления однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем. Аппаратно-программного комплекса технических средств обеспечения связи для взаимодействия подразделений МЧС России, а также других служб и ведомств при совместной работе с абонентскими средствами радиосвязи, работающих в цифровых стандартах DМR

Преимущества комплекса:
●Постоянное питание. Обеспечивает круглосуточную работу и отсутствие необходимости замены аккумуляторов;
●Надежная передача данных. Кабельное соединение обеспечивает стабильную связь и высокую скорость передачи данных;
●Собственная система управления, развернутая на наземном ПК и на борту БпЛА, позволяющая как управлять самим комплексом и его настройками, следить за состоянием параметров, а также выводить полученное изображение (при использовании с камерой) или иной вид информации, получаемой с борта БпЛА, на экран;
●Повышенная безопасность. Привязь предотвращает потерю управления над дроном;
●Универсальность применения. Стражник подходит для выполнения широкого спектра задач. Возможность адаптации к различным условиям эксплуатации;
●Легкость развертывания.

Конструкция фюзеляжа: шести роторная
Колесная база симметричного двигателя : 1290 мм
Характеристики пропеллера : 24 дюйма
Масса пустого: 6,85 кг
Грузоподъемность: 10 кг
Максимальный взлетный вес: 25 кг.
Скорость подъема : 6 м/с
Скорость снижения : 3 м/с
Скорость горизонтального полета: 20 м/с
Максимально допустимая скорость ветра : ≥ сила ветра 6
Время работы в эфире: ≥24ч
Расстояние передачи контрольного изображения: ≥5 км
Рабочая температура : -20 °C -60 °C
Высота полета: ≥4 000 м
Длина привязного кабеля : 100 м (настраивается)
Модуль спутникового позиционирования : GPS / Beidou / ГЛОНАСС
Точность зависания : по вертикали : ±0,5 м ( при нормальной работе GPS- позиционирования)
Горизонтально : ± 0,5 м ( при нормальной работе GPS- позиционирования )
Уровень защиты: можно летать в умеренный дождь
Система управления полетом имеет двойное резервное резервное ИИБ и такие функции, как возврат домой в случае потери управления, возврат домой и посадка в случае низкого заряда батареи, планирование маршрута, взлет одной кнопкой, возврат одной кнопкой, полет из точки в точку, ввод координат долготы и широты, задание точки маршрута, установка электронного ограждения, установка бесполетной зоны и т. д.
Дрон оснащен функцией записи данных полета, которая позволяет сохранять такие данные, как общее время полета, пройденное расстояние, время взлета и посадки, а также состояние работоспособности каждого модуля;

Оснащен камерой видимого света высокой четкости с разрешением 4K, функцией ночного видения на уровне звездного света и 8 миллионами эффективных пикселей

Входное напряжение швартовного ящика: 176~300 В переменного тока;
Выходное напряжение швартовного ящика: 420 В постоянного тока;
Выходная мощность швартовного ящика: ≥6 кВт;
Ящик оснащен роликами, а вывод кабеля выполнен в виде бокового выхода, что снижает крутящий момент вывода кабеля и обеспечивает больший угол полета;
Панель управления швартовным ящиком должна быть оснащена сенсорным экраном для отображения температуры ящика, длины троса, тока и напряжения наземного источника питания, переключения китайского и английского языков, кнопки принудительного сбора и т. д. Швартовный ящик должен иметь смотровое окно для наблюдения за рабочим состоянием лебедки в ящике;
Оснащен четырьмя охлаждающими вентиляторами для подачи воздуха в бокс, а напротив вентилятора оставлено выпускное окно для формирования вентиляционного канала;
Ящик для швартовки должен быть оборудован надежным быстроразъемным авиационным разъемом;
Имеет функцию пассивного освобождения троса и может поддерживать определенное натяжение троса во время процесса освобождения троса, чтобы предотвратить чрезмерное накопление троса ;
Он имеет функцию автоматического втягивания кабеля и может поддерживать определенное натяжение кабеля во время процесса втягивания, чтобы предотвратить чрезмерное накопление кабеля и помочь дрону безопасно приземлиться ;

Ящик для швартовки имеет функцию размещения тросов, которая может автоматически равномерно и аккуратно размещать тросы во время процесса втягивания и отпускания троса , а также может регулироваться в соответствии с наружным диаметром троса . Имеет функцию обнаружения и может определять втянутую и отпущенную длину

кабеля ;
Благодаря функции защиты кабеля он может выдерживать воздействие резких изменений скорости ветра и инерции барабана лебедки на кабель, предотвращая его обрыв ;
Благодаря функции переключения «ручной-автоматический» при переключении автоматического режима в ручной кабель можно вручную втягивать и вытягивать, вращая катушку ;

Максимальная скорость втягивания и выдвижения лебедки ≥ 2,2 м/с; Длина кабеля: ≥ 100 м , диаметр кабеля: ≤4,6 мм , вес кабеля <22 г/м , допустимая нагрузка по току: ≥10 А при 25 ℃, выдерживаемое напряжение кабеля: 3000 В (постоянного тока) 60 с без пробоя, сопротивление шлейфа: ≤1,7 Ом/100 м, рабочая температура кабеля: -45 ℃ ~ 80 ℃, радиус изгиба кабеля: 100 мм, прочность на разрыв: ≥1000 Н; Сопротивление изоляции (МОм·км): ≥ 500МОм·км.

Входное напряжение бортовой сети 380~850 В постоянного тока;
Выход 50 В постоянного тока ±5%;
Номинальная мощность ≥6кВт;
Энергоэффективность:
Типичная эффективность ≥ 94%

Он имеет функции защиты от перенапряжения на входе и выходе, перенапряжения, перегрузки по току, короткого замыкания и перегрева.

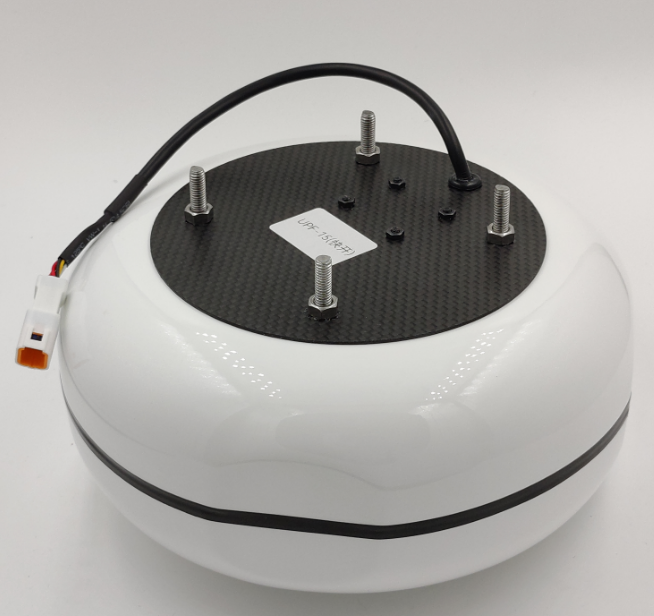

Максимальная нагрузка: 25 кг
Площадь зонтичного полотна: 7,2 м²
Тип зонта: квадратный зонт
Рабочая температура: -20°C~60°C
Рабочая высота ≤ 3500 метров
Степень защиты: IP45
Уровень ветроустойчивости: ≤7
Время отклика: 500мс~600мс
Дистанция реакции: 8~15м
Минимальная высота раскрытия парашюта: 30 м.
Размер: 180*180*102±5 мм
Воздухопроницаемость : ≤20,0 л/ м².с
Вес зонтичной системы: 750 г ± 20 г (уровень быстрого раскрытия)

Примечание: если вес самолета + крепление составляет 15 кг, скорость снижения после раскрытия парашюта составит 4,2 м/с; если вес самолета + крепление составляет 25 кг, скорость снижения после раскрытия парашюта составит около 5,3 м/с

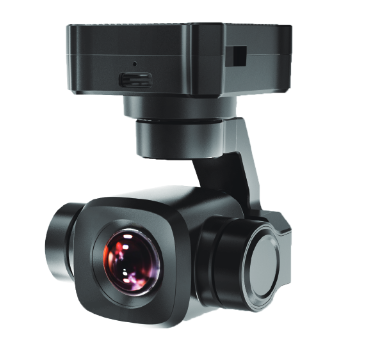

Уровень ночного видения: Звездный свет
Датчик: 1 /1,7- дюймовый Sony C MOS
Эффективные пиксели: 800 Вт
Увеличение: 6-кратное увеличение
Рабочая температура: -20 ℃~ 50 ℃
Разрешение видеовыходов: 4K UHD
Выходной видеосигнал: порт Ethernet, Micro -HDMI , C VBS ( AV )
Размер продукта: 55 *55*70 мм
Вес продукта: 9,5 г.

Диапазон горизонтального вращения с управлением PTZ: ± 1,60 °
