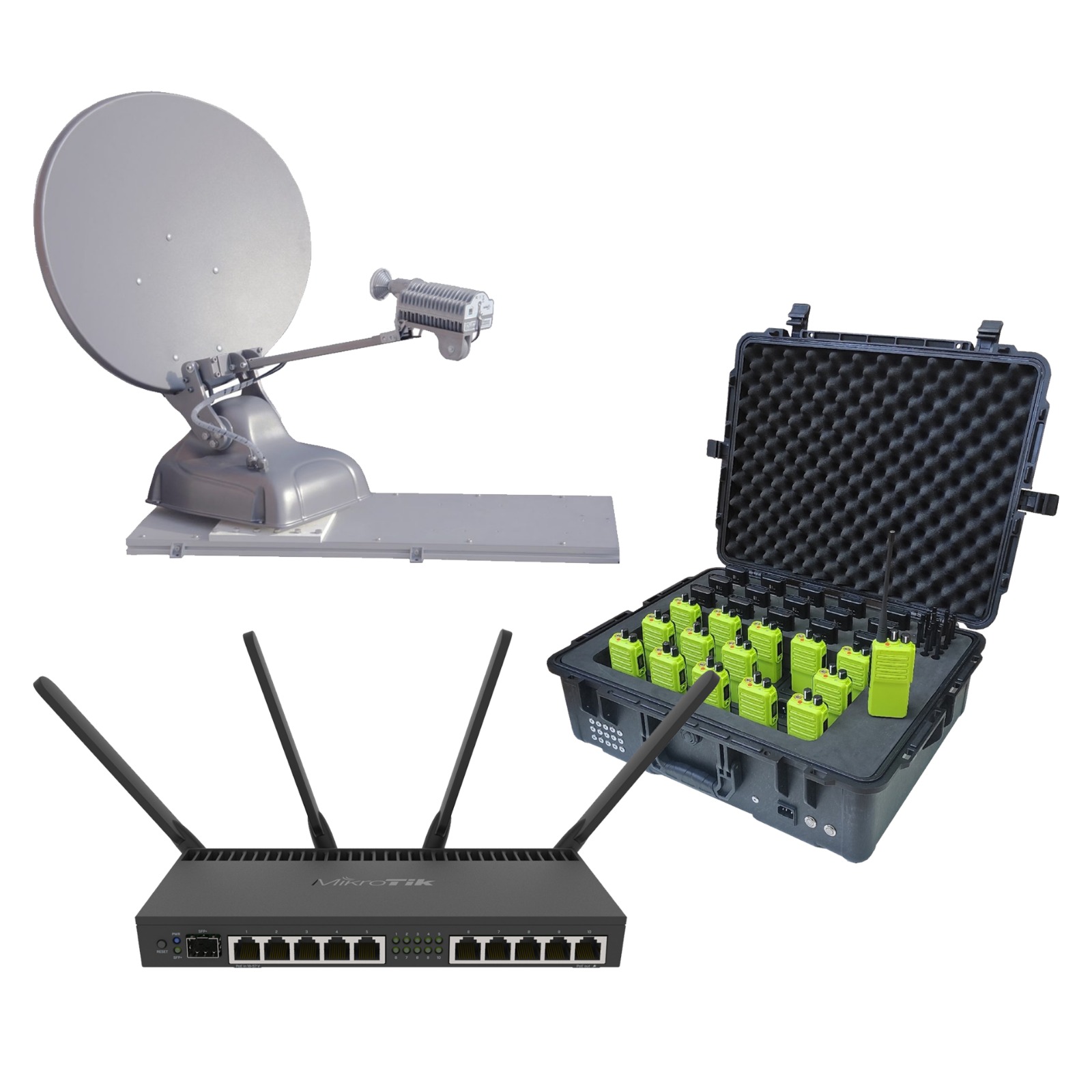

Комплект для подвижного узла полевой связи "Шеврон Т-440 ПУПС"

Основные технические характеристики

Требуемое значение

Спутниковое оборудование

Диапазон:

Ka

Схема движения:

Двухосевая, азимутально-угломестная

Поиск спутника:

Автоматический, в статичном положении

Антенна:

 76см

Тип:

эллиптическая, офсетная

Модем:

 одной штуки

Подключение:

Три кабеля (управление, прием, передача)

Диапазон перемещения по азимуту:

±190°

Скорость движения по азимуту:

0.5 - 18°/сек

Диапазон перемещения по углу возвышения:

0° ~ 90°

Скорость движения по углу возвышения:

0.5 - 10°/сек

Рабочее напряжение:

220 – 240 В перем.

Потребляемая мощность:

 70W

* Габариты (сложенная):

 108 см x 80см x 40см (Ш x Д x В)

* Вес нетто:

 42 кг

* Вес с упаковкой:

 69 кг

Температура хранения: -45°C ~ 70°C

-45°C ~ 70°C

Рабочая температура:

-35°C ~ 50°C

Совместимость с системой Емерлинк Про имеющейся у заказчика.

Соответствие.

LTE-клиент

 2х комплектов

Процессор

Одноядерный QCA9531 с частотой 650 МГц

Архитектура

MIPSBE

ОЗУ

64 МБ RAM

ПЗУ

16 МБ FLASH

Ширина диаграммы направленности антенны

 25°

Сетевой интерфейс

1х 10/100 Ethernet

Интерфейс подключения

1x mini-SIM
1x miniPCI-e

Коэффициент усиления LTE-антенны

 17 дБи

Категория LTE

6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)

Категория 3G

R7 (21 Мбит/с — нисходящие каналы, 5.76 Мбит/с — восходящий канал)

Категория 2G

Class 12

Питание на входе

12 - 57 В (Passive PoE, 802.3af/at)

Максимальное энергопотребление

6 Вт

Размеры

 391 x 391 x 227 мм

Рабочая температура

от -40ºС до +60ºС

RouterOS

Level 3

Совместимость с системой радиосвязи «Симулкаст» и «Мультикаст», имеющейся в эксплуатации у заказчика.

Соответствие

Маршрутизатор

 2х комплектов

Входной интерфейс

10/100/1000BASE-TX

Частота процессора

 1400 МГц

Количество ядер процессора

четырехъядерный

Поддержка WPS

есть

Размер (ШхВхГ)

 0.43x0.23x0.06 м

Совместимость с системой радиосвязи «Симулкаст» и «Мультикаст», имеющейся в эксплуатации у заказчика.

Соответствие

Точка доступа

 2х комплектов

Архитектура

ARM 32 бит

Процессор

IPQ-4019

Количество ядер процессора

4

Номинальная частота процессора

auto MHz

Габаритные размеры

 140 х 348 х 82 мм

Лицензия RouterOS

4

Операционная система

RouterOS

Размер оперативной памяти

 256 МБ

Размер хранилища

 16 МБ

Тип хранилища

FLASH

Среднее время безотказной работы

Приблизительно 200 000 часов при 25°C

Температура окружающей среды

от -40°C до +70°C

Аппаратное ускорение IPsec

Д

Количество входов постоянного тока

2 (разъем постоянного тока, PoE-IN)

Вход постоянного тока, напряжение

12-57 В

Тип охлаждения

Пассивный

PoE in

802.3af/at

PoE in input, напряжение

12-57 В

Беспроводная связь 2,4 ГГц макс. скорость передачи данных

 300 Мбит/с

Беспроводная сеть 2,4 ГГц количество цепей

 2

Беспроводные стандарты 2,4 ГГц

802.11b/g/n

Усиление антенны дБи для 2,4 ГГц

 12

Беспроводная модель чипа 2,4 ГГц

IPQ-4019

Беспроводное поколение 2,4 ГГц

Wi-Fi 4

Беспроводная связь макс. скорость передачи данных 5 ГГц

867 Мбит/с

Беспроводная сеть 5 ГГц количество цепей

 2

Беспроводные стандарты 5 ГГц

802.11a/n/ac

Усиление антенны дБи для 5 ГГц

15

Модель беспроводного чипа 5 ГГц

IPQ-4019

Беспроводное поколение 5 ГГц

Wi-Fi 5

Точка доступа

 4х комплектов

Процессор

IPQ-4018 716 МГц, 4 ядра

Архитектура

ARM (32 бит)

ОЗУ

 128 МБ RAM

ПЗУ

 16 МБ FLASH

Сетевой интерфейс

2х 10/100/1000 Ethernet

Радиоинтерфейс

2,4 ГГц стандартов 802.11b/g/n, MIMO 2x2, Wi-Fi 4; 5 ГГц стандартов 802.11a/n/ac, MIMO 2x2, Wi-Fi 5

Максимальная скорость передачи данных

300 Мбит/с (2,4 ГГц) 867 Мбит/с (5 ГГц)

Выходная мощность

До 20 дБм для РФ (до 24 дБм для других стран)

Интерфейс подключения

1x micro-SIM для модема 1x miniPCI-e

Чип для беспроводной связи

IPQ-4018 (2,4 / 5 ГГц)

Максимальный коэффициент усиления антенны Wi-Fi

2,5 дБи

Максимальный коэффициент усиления LTE-антенны

4 дБи (с u.FL-разъёмом)

Ширина диаграммы направленности антенны

 360°

LTE-категория

6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)

3G-категория

R7 (21 Мбит/с — нисходящие каналы, 5,76 Мбит/с — восходящий канал) R8 (42,2 Мбит/с — нисходящий канал, 5,76 Мбит/с — восходящий канал)

2G-категория

Class 12

Питание на входе

18 - 57 В (Passive PoE или активный 802.3af/at) 10 - 57 В (DC Jack)

Максимальное энергопотребление

16 Вт, 10 Вт (без подключённых устройств)

Размеры

 185 x 85 x 30 мм

Температура окружающей среды рабочая

-30.. +60 °C (протестировано)
